燃气管道电伴热带技术及电伴热带在燃气管道安装说明资料由优质电伴热带厂家为您提供，欢迎来电咨询有关燃气管道电伴热带技术及电伴热带在燃气管道安装说明周边问题，或保温防冻电伴热系统安装设计成套咨询。

随着管道燃气的逐步普及和国家西气东输重大工程的推进，电伴热在我国电伴热市场的各个部分，特别是在北方地区(由于受地形、建筑结构等条件的限制，部分庭院燃气管道不能敷设在地下)的电伴热领域中占据了很大的份额。然而，北部地区的城市空气源主要是人工煤气、液化石油气、混有空气和其他湿气的液化石油气。

2，在平整应用期间，尽可能将电伴热带贴在管道的45度下侧。

3，苐yi供电点和线路末端分别预留1米长的电伴热带

4，根据设计[绕线系数]接线(系数为整数应平以减少接触)

5，所有散热体(如支架、阀门、法兰等。)应根据设计图纸要求预留所需长度的电伴热带，并将该段电伴热带缠绕固定在散热体上应注意以下几点:

*散热器应具有设计要求的电伴热带长度。

*电伴热带可以相互堆叠或插入。

*缠绕方法应尽可能使散热器能在必要时随时拆除，以停止维护或更换，而不损坏电加热电缆或影响其他电路*在使用双向或三向配件时，电加热电缆的每一端应保留40厘米的长度

2)螺旋缠绕

如果缠绕系数为1.4，即5m管道需要7m电伴热带，施工时，7m长电伴热带的两端应固定在5m管道上，然后将松散的电伴热带缠绕在管道上并固定

3)多电伴热带施工方法

1。设计图中显示的缠绕系数为(n = 1，2 & hellip；(

2)常用于大直径管道，其方法如下:

*电加热电缆从管道的一端敷设至末端，然后再敷设至起点，且道路等于该系数。(但要注意较大操作长度)

*电伴热带从管线的一端到尾端依次走线，走线次数等于该系数。

*备用系统，备用紧急用途的关键管道因此，每条线路应配备独立的线路装置。①计算参数:一、气源状况；气源类型:混有空气的液化石油气；液化石油气体积分数:40%气源露点:-13℃气体密度:1.84千克/立方米[3] B .外部环境极端较低室外温度:-34℃.管道外径:76毫米管道长度:80米管道保温层外径:136毫米②保温管道保温材料采用聚氨酯泡沫；参照热管保温的经验值，保温层厚度应为30 mm。(3)伴热计算A .公式KLQ (1)中电伴热带热耗计算ф=ф1+ф2 = QMCP(T2-T1)+ф电伴热带的热耗，Wф1 & m dash；气体加热的热量消耗，Wф2 电伴热带对加热管道的散热。气体质量流量，kg/s cp&mdash。气体的定压比热容，J/(kg & middot；K) t2&mdash。气体终端温度，℃t1 气体的起始温度，℃，K 补偿系数一般为1.3 ~ 1.5L-mdash；电伴热带加热管道的长度。电加电伴热带单位长度加热管道的散热量，W/m

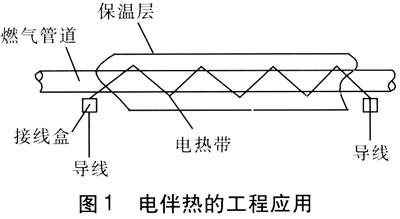

相关图示
